| товара: | VSP152044 |
| Применение: | Прецизионный контроль жидкостей |
| Горячая линия продаж： | +86-13516508905/ +86-13702625802 |
| Веб - сайт： | www.fsnorgren.cn |
| Почтовый ящик： | salesjjt@163.com |

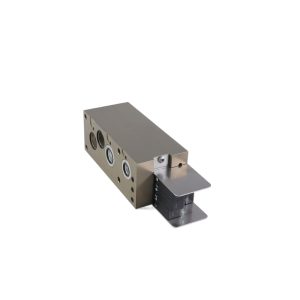

Компенсационный клапан технологии SBM
Код модели: VSP15204x
Передовая технология уплотненияпод высоким давлением
Яркий компактный/легкий дизайн
Сертифицированная/надежная технология
Гуманизированное обслуживание и услуги
Функция выпуска с высоким расходом
Минимальное мертвое пространство (<35 мл)
Расход предварительно продуваемого P1 регулируется
Отличные характеристики времени отклика и повторяемости
Низкое энергопотребление (2 Вт)
Технические параметры:
Производительность переключения:
3/2 клапан, нормально закрытый
Режим работы:
Подъёмный клапан, приводимый в действие электромагнитным управляющим клапаном
Номинальный диаметр/Kv:
6 мм/1,89 м3/ч (воздухозаборник 1y2), 1,44 м3/ч (воздухозаборник 2y3) способ установки
Монтируется непосредственно на поверхности или на основании
Проводящая среда:
Сжатый воздух (уровень чистоты 7.4.4) 1)
Фильтр диаметром 40 мкм, смазка не требуется
1) Соответствует стандарту ISO 8573-1:2001.
Предварительная смазка:
Следуйте стандарту Н1 USDA (уровень Н1, установленный Национальным научным фондом США)
| Рабочее давление: | (Минимальный-Максимальный) |
| Рабочее давление | 3.....40bar |
| Контрольная подача воздуха (PAS) | 6....7bar |
Размер интерфейса (при установке на основании):
| Вход воздуха (1) | G1/4“ | Женская резьба (внутренняя резьба) |
| Выход воздуха (2) | G1/4“ | Женская резьба (внутренняя резьба) |
| Выхлопное отверстие (3) | G3/8“ | Женская резьба (внутренняя резьба) |
| Контрольный порт подачи воздуха (PAS) | G1/8“ | Женская резьба (внутренняя резьба) |
Контрольный клапан:
3/2 Нормально открытый привод с электронным управлением/пружинный обратный клапан
24 В постоянного тока/2 Вт, без интерфейса с ручными кнопками, соответствует промышленному стандарту 15 мм на тип C (9,4 мм))
Время без обслуживания:
Обычно более 25 миллионов циклов
Температура:
| Температура окружающей среды: | 0……+50℃ |
| Температура среды: | +3…+50℃ |
Основное назначение
Он используется в качестве компенсационного клапана на машине для выдувного формования с растяжением.
Он используется для ротационных и линейных станков SBM.
Информация о заказе
Пожалуйста, обратитесь к коду модели на второй странице.
При необходимости могут быть предоставлены 3D-чертежи.
Материалы:
| Алюминиевые детали: | Анодирование |
| Стержень клапана и уплотнение: | Синтетические материалы, соответствующие стандартам FDA |
| O-образное кольцо: | NBR |
| Резьба: | Железо, цинковое покрытие |
| Стопорная пружина: | Отпущенная эластичная сталь |
См. номер страницы
| Аэродинамическая диаграмма | 2 |
| Тип модуля | 2 |
| Размер клапана | 3 |
| Инструкция по монтажу | 5 |
| Аксессуары (штекер) | 7 |
Схемавоздушных путей
(На принципиальной схеме показан компенсационный клапан без основания.)
Номер модуля
| Номер модуля | Описание | Вес |
| VSP152040 | Клапан компенсационный, установленный на основании | 1,6кг |
| VSP152041 | Компенсационный клапан (без основания) | 1,1кг |
Для получения номера детали приложения, пожалуйста, обратитесь к странице 7
Для получения другой информации о запасных частях, быстроизнашивающихся деталях, времени отклика и характеристиках повторяемости, пожалуйста, обратитесь к “Руководству по техническому обслуживанию и эксплуатации” (регистрационный номер VSP152094).
Размерный чертеж
VSP152040-компенсационный клапан с основанием
① Отверстие с прямой резьбой используется для установки сверху (клапан должен быть снят)=6, 5мм (резьба M6)
② Отверстие с прямой резьбой используется для установки снизу=резьба M8, глубина 21 мм
Пояснение:
Пожалуйста, ознакомьтесь с инструкциями по установке вверху страницы 5 и инструкциями по установке внизу страницы 6.
Все размеры указаны в мм
Размерный чертеж
VSP152041–Компенсационный клапан (без основания)
Внимание:
К шероховатости интерфейса и поверхности, связанной с основанием, предъявляются особые требования в связи со сборкой и эксплуатацией клапана, пожалуйста, соблюдайте следующие требования:
Крутящий момент винта: М8=25 Нм
Плоскость поверхности отверстия=0,2
Шероховатость поверхности интерфейса=Ra1,6
Все размеры указаны в мм
Инструкция по монтажу
Способ установки 1
(монтируется сверху)
Шаг 1:
Ослабьте винты и снимите корпус клапана
Предоставить монтажную поверхность интерфейса, указанную на рисунке
(Вид А)
Шаг 2:
Установите основание на поверхность сопряжения с помощью винтов M6(не входят в комплект поставки клапана, приобретаются отдельно).
Шаг 3:
Затем установите клапан обратно на основание
Все размеры указаны в мм
Инструкция по монтажу
Способ монтажа 2(установкаснизу)
Установите основание на поверхность сопряжения с помощью винтов M8(не входят в комплект поставки клапана, приобретаются отдельно).
Все размеры указаны в мм
Аксессуары
Выбор штекера
| Модель | Описание | Вес |
| 0589431 | Штекер диаметром 15мм
Герметичная трубка с проводкой (включая прокладку и соединительный винт) |
0,01кг |
| 0589433 | Штекер диаметром 15мм
Герметичная трубка с проводкой (включая прокладку и соединительный винт) Длина проводки: 2м |
0,10кг |
Технические параметры
Напряжение:
24V DC
Показание:
Желтый светодиод
Контактная поверхность соединительного штекера:
Стандартный промышленный на тип C (9,4мм)
Степеньзащиты от просачивания:
IP65
Ингибирование колебаний:
Z-диод
Соединительная схема
| Предупреждение:
Данное изделие подходит только для промышленных систем сжатого воздуха и не должно применяться ни в каких случаях, когда давление или температура превышают значения, указанные в разделе “Технические параметры”. Если это применимо к другим случаям, которые отличаются от приведенных выше спецификаций, таким как непромышленное использование, системы, связанные с жизнедеятельностью, или другие случаи, которые отличаются от технических характеристик данного продукта, пожалуйста, заранее проконсультируйтесь с NORGREN. Неправильное использование, старение или другие неисправности могут привести к различным отказам деталей. |
Инженер по проектированию системы должен учитывать различные режимы отказа всех компонентов системы контроля жидкости и принимать достаточные защитные меры для обеспечения личной безопасности и сохранности оборудования в случае этих возможных отказов.
Если для определенного режима сбоя не могут быть предусмотрены достаточные меры защиты, инженер-проектировщик системы должен напомнить конечному пользователю о возможности такого сбоя в руководстве по установке. Просим системных инженеров и конечных пользователей внимательно ознакомиться со специальными предупреждениями, содержащимися в инструкции по эксплуатации в коробке. |
