| товара: | AVSP-L-4V00 |
| Среда: | Точность фильтрации 5. μ М Смазочный или несмазанный сжатый воздух |
| Рабочее давление(bar): | 2..40 |
| Размер интерфейса: | G1/2-G1 |
| Применение: | Пищевая промышленность |
| Горячая линия продаж： | +86-13516508905/ +86-13702625802 |
| Веб - сайт： | www.fsnorgren.cn |
| Почтовый ящик： | salesjjt@163.com |
AVSP-L-4V00

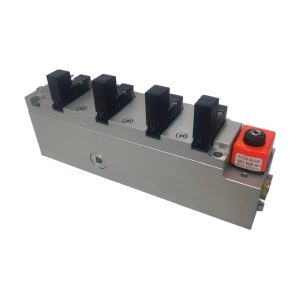

Комплект клапанов для выдувания бутылок с четырьмя клапанами
> Комплект клапанов для выдувания бутылок с четырьмя клапанами, подходящий для линейной машины для выдувания больших бутылок
> Конструкция с большим диаметром потока, позволяет выдувать до 20 литров PET-бутылок
> Безопасный и стабильный, может предотвратить передачу высокого и низкого давления по каналам
> Отличное время отклика и повторяемость
> Компактная модульная конструкция
> Простота установки и обслуживания
> Используйте материалы, соответствующие требованиям сертификации FDA по безопасности пищевых продуктов
Технические параметры
Среда:
Фильтруйте сухой и несмазываемый сжатый воздух с точностью более 5 микрон, а уровень чистоты газа 3.4.3 соответствует стандарту ISO 8573-1:2010
Диапазон температур среды:
+5℃ ... +35℃
Диапазон температур окружающей среды:
+10℃ ... +50℃
Диапазон рабочего давления:
3 ... 40бар
Диапазон контрольного давления:
6 ... 8.5бар
Диапазон напряжения:
24 V d.c -5%/+15%
Мощность:
(4 контрольных клапана) по 2 Вт каждый
Способ электрического соединения:
AMP 2P (9,4 мм промышленный стандарт), опционально
тип клеммной коробки 0589431
Вес:
6,2 кг (без нижней пластины)
8,4 кг (с нижней пластиной)
Материалы:
| Корпус клапана: | Анодированный алюминиевый сплав |
| Стержень клапана и уплотнение: | Синтетическая смола, соответствующая стандартам FDA |
| O-образное кольцо: | Нитриловый каучук |
| Винт: | Оцинкованная нержавеющая сталь или углеродистая сталь |
| Заглушка: | Оцинкование углеродистой стали |
| Смазка для сборки: | Соответствует стандарту качества пищевых продуктов USDA H1 |
Параметры конфигурации комплекта клапанов для выдувания бутылок
| Наим. | Диапазон давления (бар) | Трубная резьба | Диаметр трубопровода (мм) | Примечания |
| PAS | 6 ... 8,5 | G 1/4” | 6 | Ведущий газ |
| P1 | 3 ... 20 | G 1” | 0 ... 16 | Клапан предварительной продувки |
| P2 | 20 ... 40 | G 1” | 20 | Клапан конечной продувки |
| AR | 40 ... 15 | G 1” | 20 | Восстановительный клапан |
| EXH | 40 ... 0 | G 1-1/2” | 26 | Выпускной клапан |
| SENS | 0 ... 40 | G 1/4” | 6 | Интерфейс датчика давления |
| COMP | 0 ... 40 | G 3/4” | 12 | Прямое компенсационное отверстие |
В соответствии с нашей политикой постоянной разработки мы оставляем за собой право изменять и обновлять это руководство без предварительного уведомления.
(2022-9668a) © 2020 Norgren Co., Ltd.
